FAF77齒輪減速機詳細信息

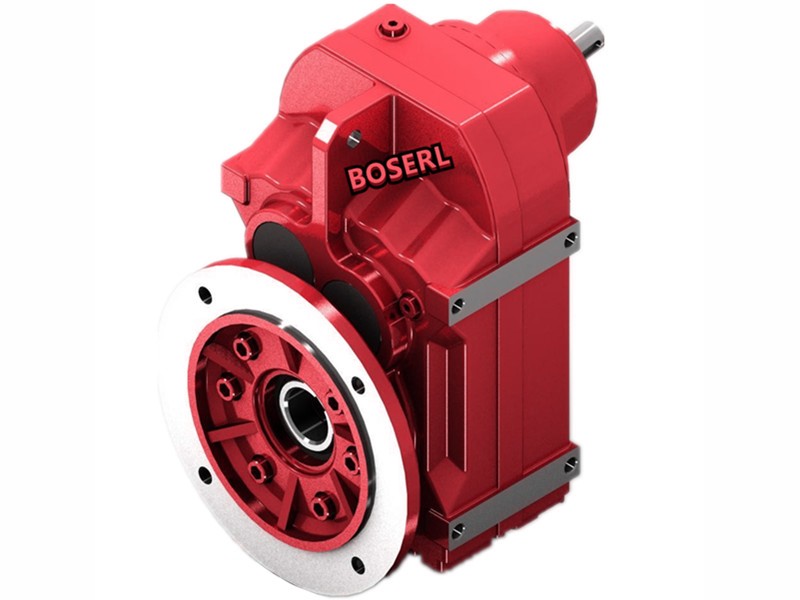

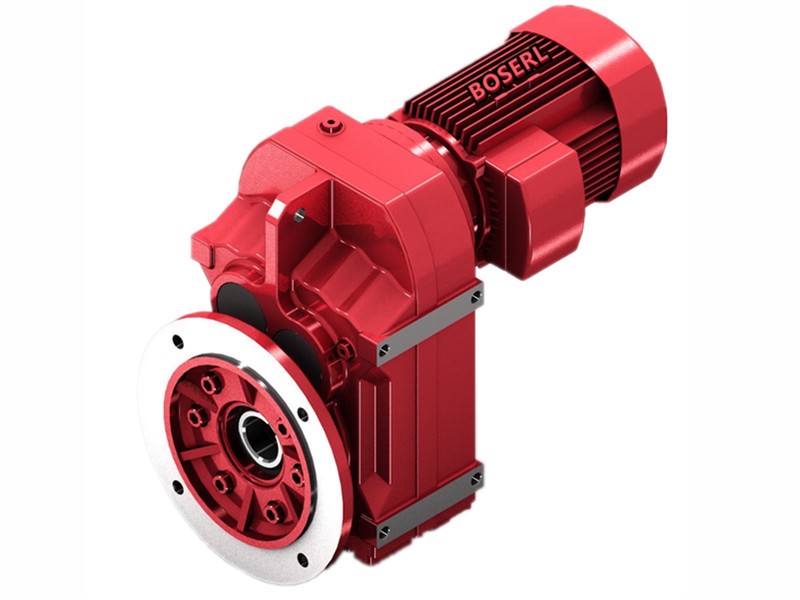

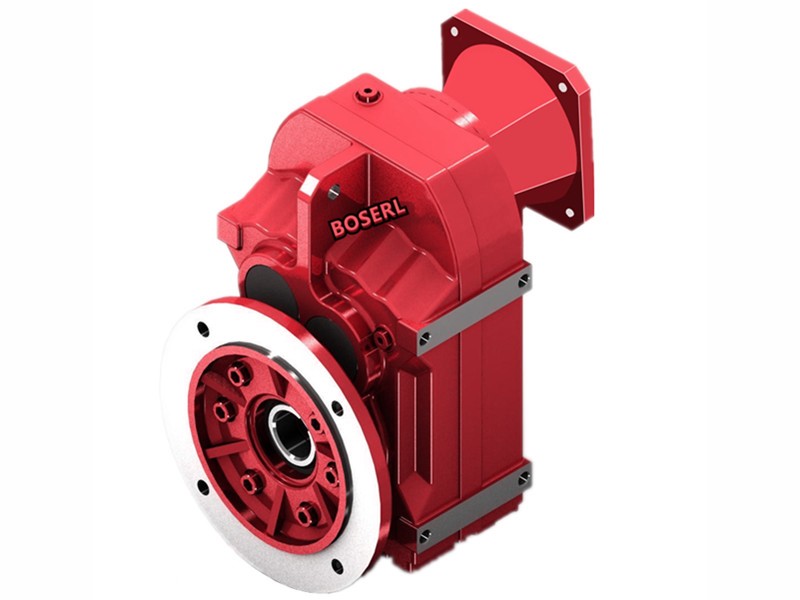

FAF77齒輪減速機
訂購熱線：13360667204
FAF77齒輪減速機重量：
FAF77齒輪減速機重量 | FAF77齒輪減速機配電機重量 | ||||||||||
FAF77-0.37KW | FAF77-0.55KW | FAF77-0.75KW | FAF77-1.1KW | FAF77-1.5KW | FAF77-2.2KW | FAF77-3KW | FAF77-4KW | FAF77-5.5KW | FAF77-7.5KW | FAF77-11KW | |
93Kg | 103.5Kg | 108Kg | 109Kg | 113Kg | 116Kg | 125Kg | 128Kg | 139Kg | 153Kg | 166Kg | 208Kg |
FAF77齒輪減速機潤滑油：
FAF77齒輪減速機在多級箱體減速器中，對較大的減速器必須加注較多的潤滑油油量。
FAF77齒輪減速機潤滑油類型 | FAF77齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成潤滑油 | 5.90升 | 7.30升 | 4.30升 | 8.00升 | 6.00升 | 6.30升 |
FAF77齒輪減速機電機驅動器調試：
調試參數更容易，不需要設置位置環、速度環增益參數，只需要通過參數Pr 003進行實時自動增益的剛性設置即可。支持最高23位的單/多圈編碼器。位置精度高達0.15弧秒。特有的實時自動抑制振動功能，可不需要輸入振動頻率即可自動抑制振動。
| 輸入電壓220V | 主電路電源 | 單相220V (-15%~+10V) 50/60Hz |
| 三相220V(-15%~+10V) 50/60Hz | ||
| 控制電路電源 | 單相220V (-15%~+10V)50/60Hz路電源 | |
| 環境條件 | 溫度 | 環境溫度:0℃~55C(無結露) |
| 保存溫度:-20℃~65℃(最高保證溫度:80C72小時) | ||
| 濕度 | 使用、保存時都需在90%RH以下（無結露） | |
| 海拔 | 海拔1000m以下 | |
| 振動 | 5.88m/s2以下，10~60Hz(共振頻率下不可連續使用) | |
| 控制方式 | IG BT PWM方式正弦波驅動 | |
| 編碼器 | 17Bit (131072分辨率)單圈絕對值編碼器遍碼器 | |
| 17Bit (131072分解率)多國絕對值編碼器 | ||
| 20位增量編碼器 | ||
| 控制信號 | 輸入 | 通用7輸入 |
| 通用輸入功能根據參數選擇 | ||
| 輸出 | 通用5輸入 | |
| 通用輸入功能根據參數選擇 | ||
| 模擬信號 | 輸入 | 通用輸入: |
| 12BitA/D輸入(3路) | ||
| 模擬量專用型輸入 | ||
| 1.16BitA/D輸入(1路) | ||
| 2.12BitA/D輸入(2路)3 | ||
| 輸出 | 3.輸出 | |
| 1.模擬監視器輸出(2路) | ||
| 2.數字監視輸出(1路) | ||
| 脈沖信號 | 輸入 | 輸入 |
| 光耦合器輸入 | ||
| 輸出 | 4輸出 | |
| 1.線性驅動器輸出(3對) | ||
| 2.開路集電極輸出(1路) | ||
| 通訊功能 | RS485 | 最多至31軸的1:n通信 |
| 正面面板 | 1.5個按鍵 | |
| 2.6位LED | ||
| 再生放電電阻 | B型機箱:無內置再生電阻（僅限外置) | |
| 再生放電電阻C型-E型機箱:內置再生電阻（也可外置） | ||
| 控制模式 | 可根據參數切換以下6種模式 | |
| 1.位置控制；2.速度控制； 3.轉矩控制； | ||
| 4.位置/速度控制；5.位置/轉矩控制；6.速度/轉矩控制。 | ||
質量好的FAF77齒輪減速機：檢驗項目平行軸斜齒輪減速機
1.FAF77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.FAF77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.FAF77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。變頻電機減速機
FAF77齒輪減速機電機的變頻器類型：
FAF77齒輪減速機電機BA600高性能矢量控制變頻器：BA600系列變頻器是一款性能卓越可靠穩定、結構緊湊、易用性強的通用型矢量變頻器。可用于驅動異步電機、同步電機和力矩電機，廣泛應用于數控機床、線纜、造紙、提升、起重、風機水泵、石油化工、空壓機、紡織機械、塑料機械、木工機械、陶瓷機械、石材機械等行業。
FAF77齒輪減速機電機BS伺服驅動器：BS系列伺服器使用了高精度的在線慣量辨識算法，慣量辨識精度最高可達±5%，同時可根據用戶設定的剛性數值自動進行位置環增益、速度環增益、速度環積分、轉矩低通濾波器時間常數進行設置，從而實現對伺服增益的自動調整。同時采用先進的電流觀測器和電流預測算法，再加上我司自主設計的高性能伺服電機，使得整個伺服系統達到了較高速度環帶寬。
FAF77齒輪減速機電機BF300工業風扇：BF系列工業風扇一體機主要由變頻驅動器、上電旋鈕開關、調速定位器、液晶顯示屏組成。集多種功能、啟動平穩超靜音、體積小、易操作、節能等多種優勢。自動識別電機位置，全轉速范圍內穩定運行，5HZ低頻可輸出額定轉矩。兼容異步、同步電機控制，同時支持多種擴展配件。
FAF77齒輪減速機電機建筑機械BE變頻驅動器：BE系列變頻驅動器是針對SB100/SB200施工升降機電控研發的一款專用機型，系統集變頻器、制動單元、邏輯控制單元、剎車控制單元和起重量限制器等功能于一體，可選擇壁掛、半嵌入和全嵌入三種安裝方式，具有功能全面、性能穩定、外觀精美、安裝維護方便等優點，為客戶提供了一套高性能、完整的解決方案。
FAF77齒輪減速機電機工程機械BM 驅動器：BM系列低)壓驅動器支持最新技術的磁編碼器、傳統的A/B編碼器和旋轉變壓器。增加了車輛運行的穩定性和平滑性，同時也提高了電機系統的可靠性和使用范圍，特別是AGV、大前移、堆垛車等對應用精度要求高的場合。
FAF77齒輪減速機選型參數：
| FAF77齒輪減速機負載扭矩 | 1500N.m，1450N.m，1110N.m，1380N.m，1430N.m，1080N.m，1010N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
| FAF77齒輪減速機速比 | 1:281，1:262，1:225，1:198，1:188，1:166，1:142，1:130，1:114，1:108，1:94，1:85，1:75，1:72，1:66，1:58，1:55，1:48，1:43，1:38，1:33，1:30，1:25，1:36，1:31，1:28，1:25，1:21，1:19，1:17，1:15，1:14，1:12，1:10，1:9，1:8，1:7，1:6，1:5，1:4。 |
| FAF77齒輪減速機輸出轉數 | 5轉，6轉，7轉，8轉，9轉，11轉，12轉，13轉，15轉，16轉，19轉，21轉，24轉，25轉，29轉，32轉，37轉，41轉，47轉，55轉，38轉，44轉，49轉，55轉，65轉，71轉，80轉，90轉，100轉，115轉，128轉，151轉，169轉，189轉，211轉，243轉，271轉，327轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為F系列減速機的輸入） |
| FAF77齒輪減速機配電機 | 可加直流，變頻，剎車，防爆，伺服，交流，三相，單相電機FAF77加0.12KW，F(xiàn)AF77加0.18KW，F(xiàn)AF77加0.25KW，F(xiàn)AF77加0.37KW，F(xiàn)AF77加0.55KW，F(xiàn)AF77加0.75KW，F(xiàn)AF77加1.1KW，F(xiàn)AF77加1.5KW，F(xiàn)AF77加2.2KW，F(xiàn)AF77加3KW，F(xiàn)AF77加4KW，F(xiàn)AF77加5.5KW，F(xiàn)AF77加7.5KW，F(xiàn)AF77加11KW。 |
FAF77齒輪減速機銘牌含義：
FAF77-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
FAF77齒輪減速機型號：
推薦類似型號：F77減速機
關鍵詞:變頻電機加減速機一體化_調速電機減速機_FAF系列減速機_扁平減速機_FAF向減速機_變頻減速機_調速減速機_GFAF系列減速機_FAF系列減速器
FAF系列齒輪減速機型號：FAF27減速機,FAF37減速機,FAF47減速機,FAF67減速機,FAF77減速機,FAF87減速機,FAF97減速機,FAF107減速機,FAF127減速機,FAF157減速機
FAF系列電動機減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: FAF77齒輪減速機 FAF77減速齒輪箱 FAF77減速馬達 FAF77齒輪減速機廠家 FAF77齒輪減速機生產廠家
- 上一條FAF87齒輪減速機
- 下一條FAF67齒輪減速機
