SF77齒輪減速機詳細信息

prevnext

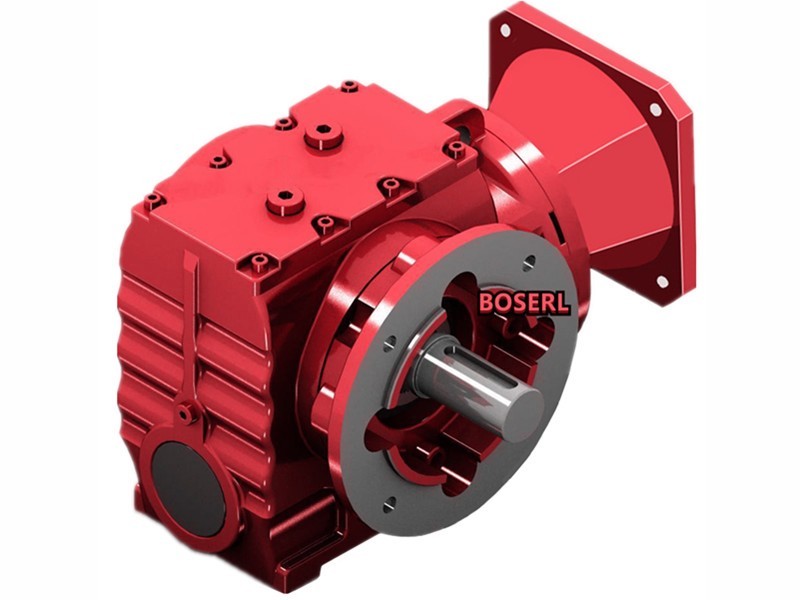

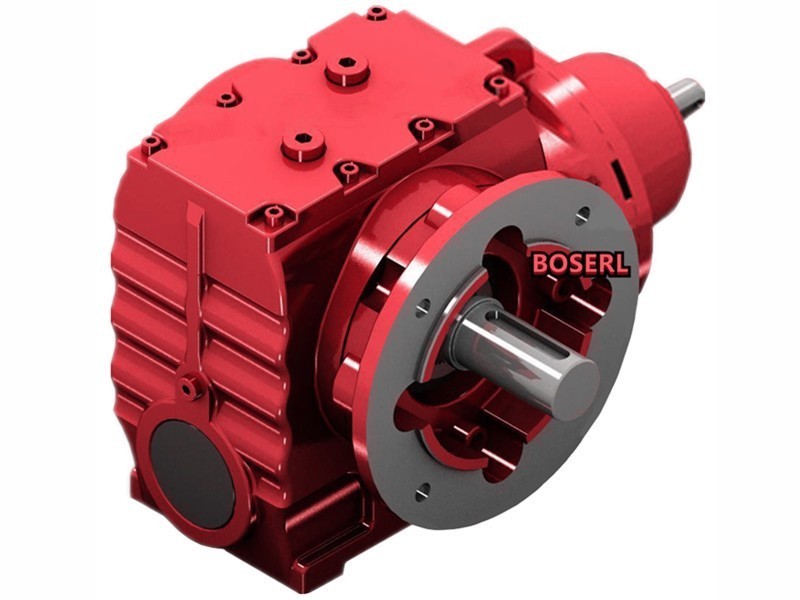

SF77齒輪減速機

訂購熱線：13360667204

詳細信息

SF77齒輪減速機重量：

SF77齒輪減速機重量	SF77齒輪減速機配電機重量
SF77齒輪減速機重量	SF77-0.55KW	SF77-0.75KW	SF77-1.1KW	SF77-1.5KW	SF77-2.2KW	SF77-3KW	SF77-4KW	SF77-5.5KW	SF77-7.5KW
52Kg	67Kg	68Kg	72Kg	75Kg	84Kg	87Kg	98Kg	112Kg	125Kg

SF77齒輪減速機潤滑油：

SF77齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。

SF77齒輪減速機潤滑油類型	SF77齒輪減速機不同安裝方式的潤滑油加注量(升)
SF77齒輪減速機潤滑油類型	M1	M2	M3	M4	M5	M6
合成油	1.90升	4.10升	3.9/5.8升	6.5升	4.90升	4.90升

SF77齒輪減速機電機電壓：

功率	規格尺寸	電壓	電阻
100W	1107030	380\220
180W
200W	1107055	380\220	36.6
250W	1107055	380\220	31.7
370W	1107070	380\220	22.8
400W	1107070（老款）	380\220	21.2
400W	1107080（新款）	380\220	16.7
400W	1408545（140框）	380\220	16.03
550W	1408545	380\220	12.7
750W	1408545(畜牧專用)	380\220
750W	1408560	380\220	8.75
1100W	1408560(畜牧專用)	380\220	6.9
1100W	1408570	220V/50Hz	6.77
		380V/50Hz
		415V/50Hz
		440V/50Hz
		230V/60Hz
		380V/60Hz
		440V/60Hz
		460V/60Hz
	160
1500W	1609555（28軸）	380\220	6.66
1500W	1609555(畜牧專用)	380\220	5.2
1500W	1609580	380\220	3.75
2200W	1609585（加強）	380\220	2.48
2200W	18011075	380\220	2.7
3000W	18011080（加強）	380\220	2.01
3700W	180110100	380\220	1.45
5500W	210136120	380\220
7500W	210136160	380\220
4000W	180110120（加強）	380\220	1.14
5500W	210136120(48槽)	380V
7500W	210136160(48槽)	380V
5500W	210136105(36槽)	200V	0.637
	210136105(36槽)	220V	0.767
	210136105(36槽)	380V	2.3
	210136105(36槽)	415V	2.74
	210136105(36槽)	480V	3.67
7500W	210136145(36槽)	380V	1.55
	210136145(36槽)	220V	0.52
	210136145(36槽)	415V	1.85
	210136145(36槽)	440V	2.08
	210136145(36槽)	480V	2.47
11KW		380V	1.1
11KW		220V	0.37
15kw	260*170	380V	0.81
15kw		220V	0.27
18.5KW		380V	0.73
18.5KW		220V	0.24
22KW		380V	0.32
22KW		220V	0.11
24KW		380V	0.3
30KW		380V	0.255
30KW		220V	0.09

質量好的SF77齒輪減速機：檢驗項目自鎖減速機

1.SF77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；

2.SF77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；

3.SF77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。伺服電機蝸輪蝸桿減速機

SF77齒輪減速機拆卸步驟：

本說明只針對采用BOSERL公司裝卸套件進行安裝的情況。此處描述的用來緊固用戶軸的 BOSERL安裝組件包由BOSERL公司推薦采用。同時必須經常檢查其設計安裝位置能有效地對軸向載荷進行補償平衡。特殊要求場合下（例如緊固攪拌旋轉軸）則應配置一個額外的構件來確保軸向安全。這種情況下無論何時都能由用戶自行配備一個軸向安全結構。但在這里要保證該結構根據DIN EN 13463標準不能引起潛在的電火源例如放電火花)。

松開固定螺釘[1]；折卸下零件[2]至零件[4]，如果有必要，連同折去間隔襯套[5]。

[1]緊固螺栓[2]彈簧墊圈[3]墊圈[4]卡環[5]間隔襯套[6]用戶軸

齒輪減速機加電機

將BOSERL裝卸套件中的壓機墊片[8]與防松螺母[7]裝上用戶軸[6]與卡環[4]間。在裝上卡環[4]o重新旋緊緊固螺栓[1]。現在可以擰緊螺栓將減速器從軸上推出。

[1]緊固螺栓[4]卡環[]用戶軸[7]防松螺母[8]壓緊墊片

齒輪減速機加電機

SF77齒輪減速機選型參數：

SF77齒輪減速機輸出轉數	5.50轉，6.2轉，6.5轉，7.4轉，8.7轉，9.4轉，11轉，13轉，14轉，16轉，19轉，20轉，21轉，22轉，25轉，26轉，28轉，32轉，34轉，39轉，43轉，49轉，56轉，61轉，63轉，67轉，74轉，76轉，80轉，92轉，102轉，116轉，131轉，148轉，174轉。（以上轉數均為四級電機算出的，可用2P、6P、8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）
SF77齒輪減速機配電機	可帶三相、直流、變頻、剎車、防爆、伺服、交流、單相電機SF77帶0.55KW，SF77帶0.75KW，SF77帶1.1KW，SF77帶1.5KW，SF77帶2.2KW，SF77帶3KW，SF77帶4KW，SF77帶5.5KW，SF77帶7.5KW。
SF77齒輪減速機負載扭矩	680N.m，705N.m，710N.m，720N.m，725N.m，930N.m，980N.m，990N.m，1020N.m，1040N.m，1050N.m，1070N.m，1090N.m，1100N.m，1140N.m，1170N.m，1200N.m，1210N.m，1240N.m，1260N.m，1270N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）
SF77齒輪減速機速比	256.47比，225.26比，214比，189.09比，161.6比，148.15比，130比，123.3比，107.83比，97.14比，85.22比，75.2比，75.09比，71.33比，66.67比，63.03比，56.92比，53.87比，49.38比，43.33比，41.07比，35.94比，32.38比，28.41比，25.07比，22.89比，22.22比，20.99比，18.97比，18.42比，17.45比，15.28比，13.76比，12.07比，10.65比，9.44比，8.06比。

SF77齒輪減速機銘牌含義：

SF77-BVPEJ18.5KW-4P-93.19-M1-270°

：系列代號

：減速機規格代號

B：電機

VPEJ：變頻剎車電機

18.5KW：電機功率

4P：電機級數

93.19：減速機傳動比

M1：減速機安裝位置

270°：接線盒位置

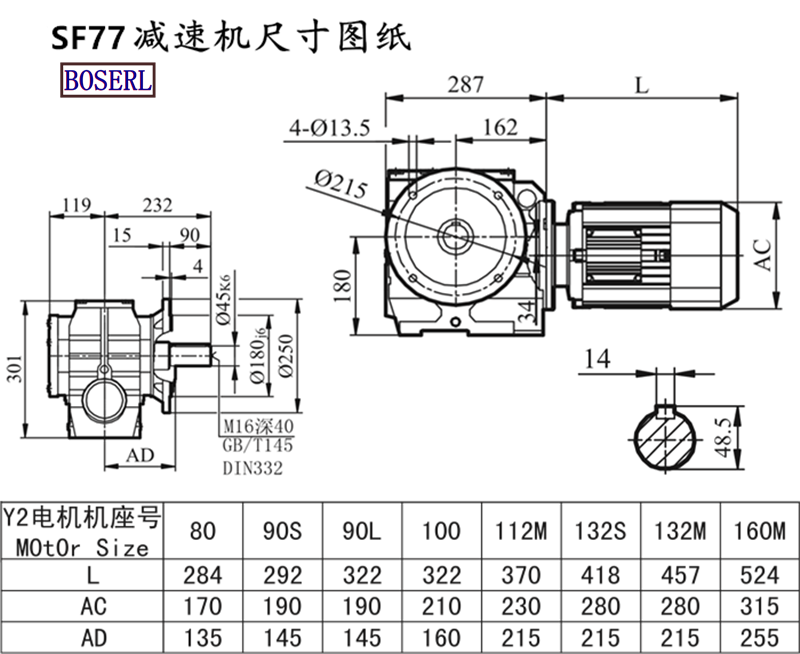

SF77齒輪減速機電機型號：

推薦類似型號：S77減速機
